Описание

Нерегулируемый (прямой) контур отопления, теплоноситель в котором подается напрямую с температурой источника тепла, и в котором необходимо учитывать количество отобранной пользователем энергии. Используется для подключения контура радиаторного отопления или вентиляции, который снабжает теплом помещения, принадлежащие другому собственнику, или сдаваемые в аренду.

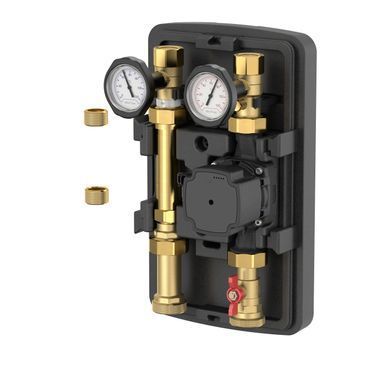

Описание строения группы UC-M

Обозначения

1. подключение подающей линии потребителя ВР 1'' (Ду 25) или ВР 1 1/4'' (Ду 32);
2. подключение обратной линии потребителя ВР 1'' (Ду 25) или ВР 1 1/4'' (Ду 32);
3. подключение к подающей линии источника НГ НР 1 1/2''.
4. подключение к обратной линии источникаНГ НР 1 1/2''.
5. отсечной шаровый кран с погружным термометром в съемной ручке, штуцером для погружной гильзы (М10), и накидной гайкой 8.
6. отсечной шаровый кран с погружным термометром в съемной ручке и накидной гайкой 10.
7. отсечной шаровый кран с накидной гайкой 8.
8. Накидная гайка для подключения насоса 1 1/2''.
9. прокладки для монтажа насоса.
10. Накидная гайка на обратной линии 1 1/2''.
11. обратный клапан (внутри шарового крана).
12. футорки для подключения теплового счетчика с подключением 1" НР и базой 130 мм.
13. замещающая вставка под тепловой счетчик в подключением 3/4'' НР и базой 110 мм.
14. никелированный стальной патрубок обратной линии; комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
15. комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
16. крепежная консоль для монтажа насосной группы на стене (держит вес арматурной группы).
17. отверстие для вывода проводов от электрооборудоваия.
18. EPP-теплоизоляция с лазерной структурой.Монтажна довжина насоса [мм]

Технические характеристики MeiFlow Top S UC-M
